概要

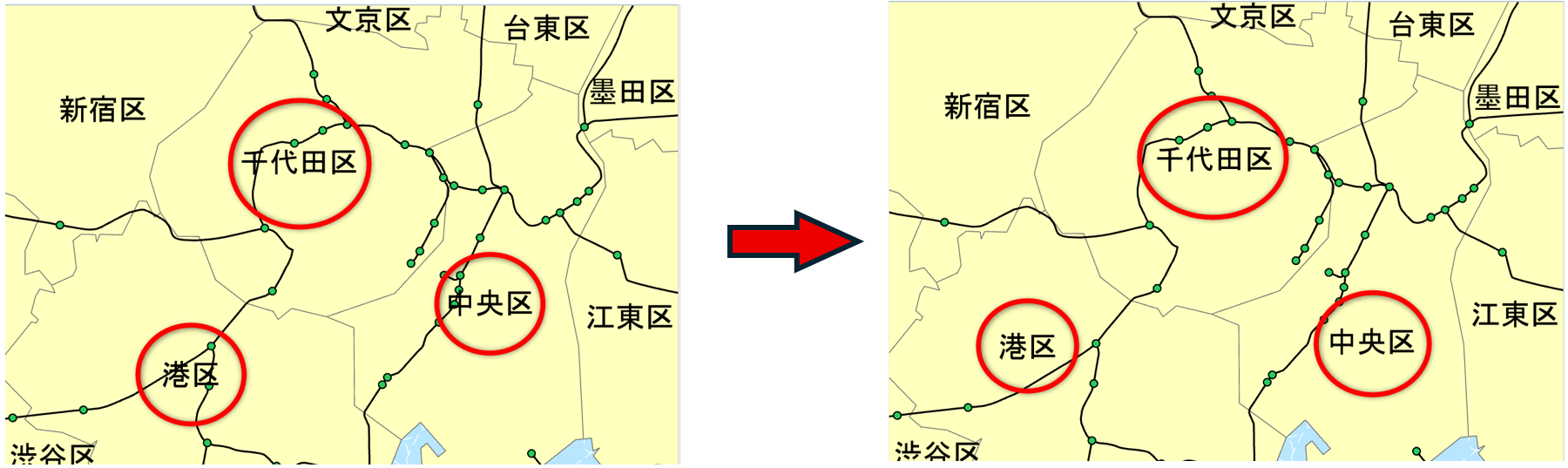

下図のように、指定したフィーチャになるべく重ならないようにラベルを配置するにはラベル ウェイトの設定を行います。
ラベル ウェイトは、ラベルとフィーチャに重要度を割り当てます。重要度が高いものほど障害物とみなされ、ラベルが避けて配置されます。
手順
- [コンテンツ] ウィンドウにてラベルを表示したいレイヤーを選択し、 [ラベリング] タブを表示します。

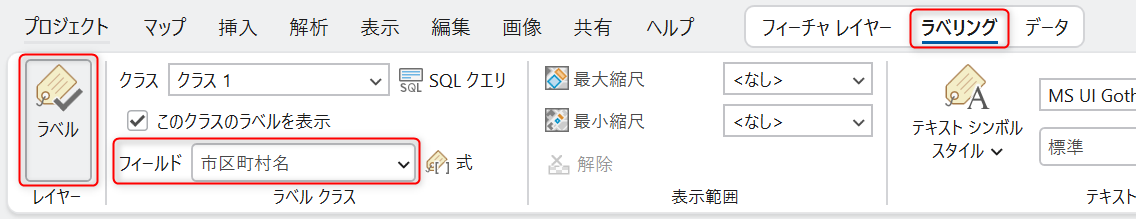

- [ラベル] ボタンをクリックし、[フィールド] にて表示対象のフィールドを選択します。

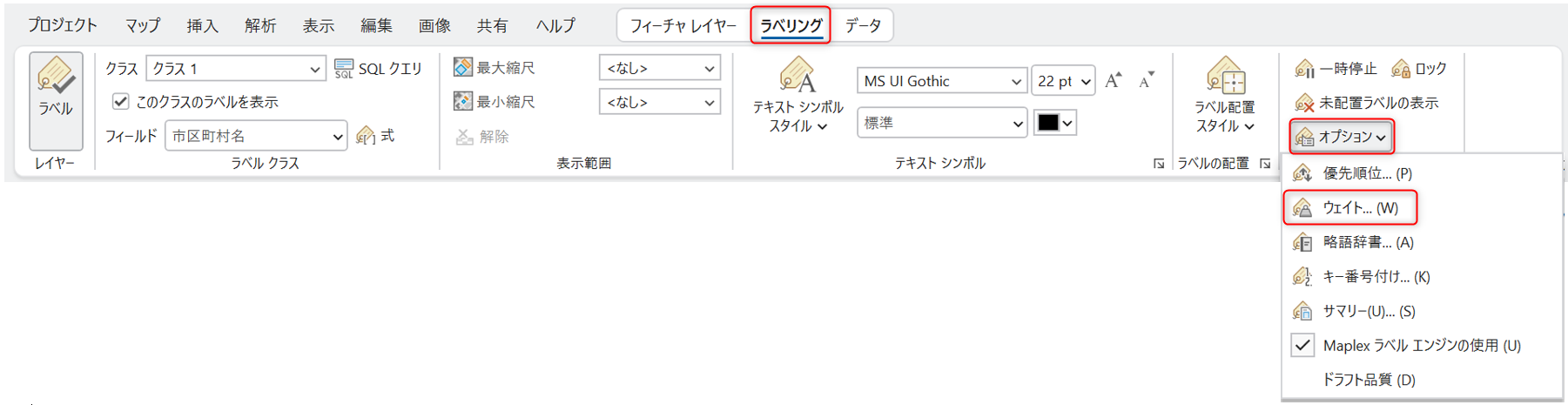

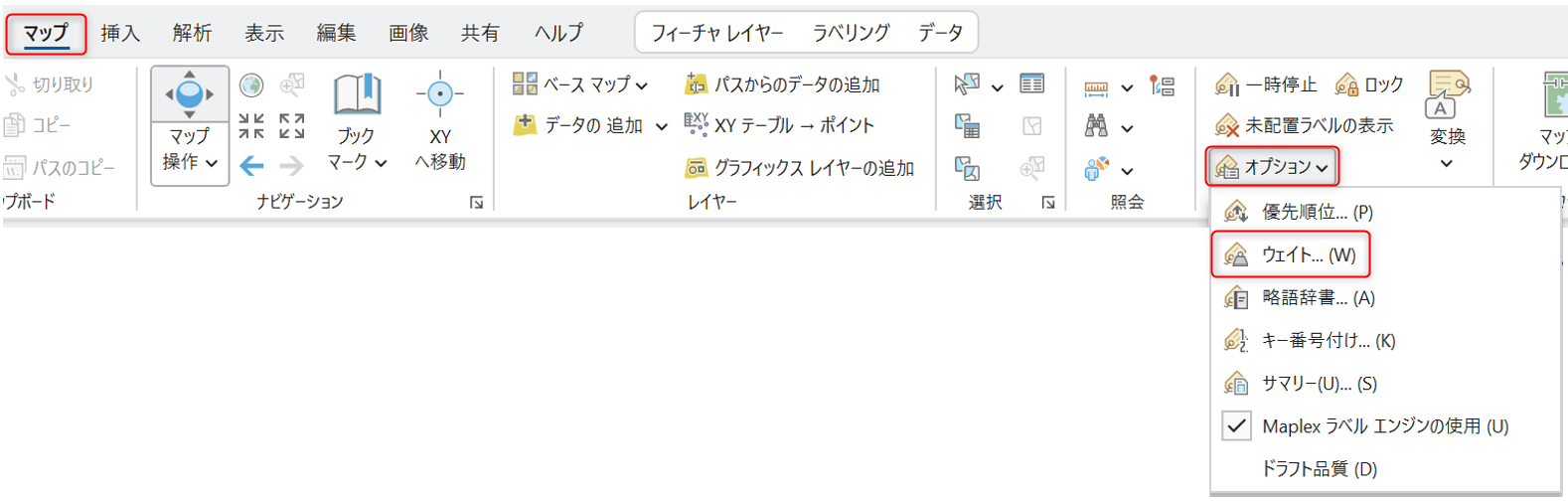

- [マップ] タブまたは [ラベリング] タブの [オプション] ドロップダウン リストから、[ウェイト] を選択します。

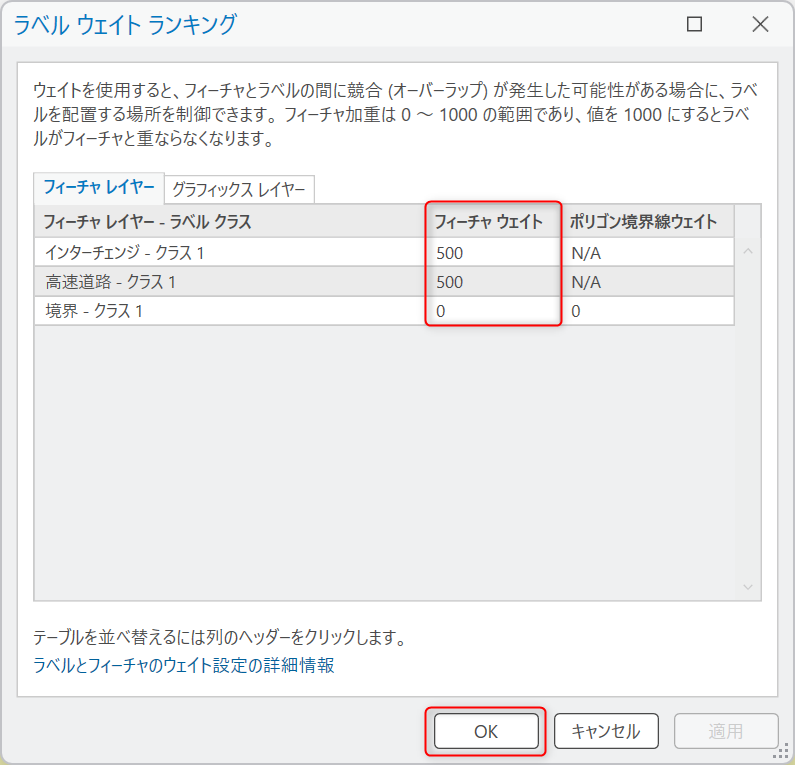

- [ラベル ウェイト ランキング] ダイアログにて、 ラベルが重ならないようにしたいフィーチャ レイヤーに対してウェイトを割り当て、[OK] をクリックします。
フィーチャ ウェイトの範囲は、0 ～ 1000 です。
ラベル ウェイトの詳細な設定方法につきましては、「ラベルとフィーチャのウェイトの設定」をご参照ください。
