概要
DXF ファイルなどの CAD アノテーションをフィーチャクラスやシェープファイルに変換することができます。ただし、変換方法によってはポリゴンやポイントに変換されます。アノテーションとして変換したい場合は、[フィーチャのエクスポート] ツールでジオデータベースに変換いただくようお願いいたします。
手順
CAD アノテーションをポイント データに変換する場合
[ジオプロセシング] ウィンドウの検索ボックスで「フィーチャクラス → ポイント」を検索して [フィーチャクラス → ポイント] ツールを開いて実行します。
※ 複数のアノテーションで 1 つのレコードが構成されている場合は、マルチポイントの扱いとなりますので、1 つのポイント フィーチャが出力されます。
※ CAD に座標系が定義されていない場合は、座標系を定義してからポイントへ変換してください。
CADアノテーションを ポリゴン データに変換する場合
アノテーションの領域を表すポリゴンとして出力することができます。

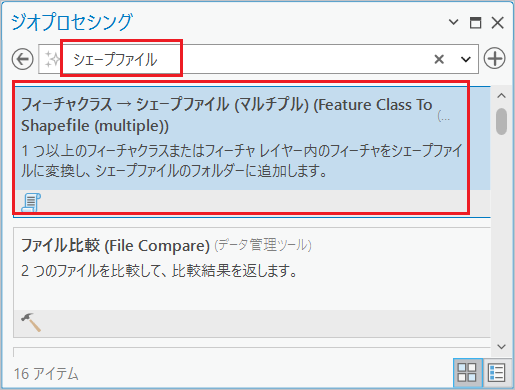

[ジオプロセシング] ウィンドウの検索ボックスで「シェープファイル」を検索して [フィーチャクラス → シェープファイル (マルチプル)] ツールを開いて実行します。
※ [フィーチャのエクスポート] ツールで出力先をフォルダーにすることでもシェープファイルへ変換可能です。
