ArcGIS Pro: マップシリーズでインデックス（図郭）の内側のみ表示したい

ナレッジ ID: 25897 ｜公開日: 2025年12月2日｜更新日: 2026年7月7日

概要

ArcGIS Pro のマップシリーズを使用すると、インデックスフィーチャ (または図郭) ごとにレイアウトを印刷・出力することができます。インデックスフィーチャがポリゴンである場合、そのフィーチャの形状でデータフレームをクリップすることで、インデックスフィーチャの内側のみを絞り込み表示することができます。
ここでは、その手順について説明します。

手順

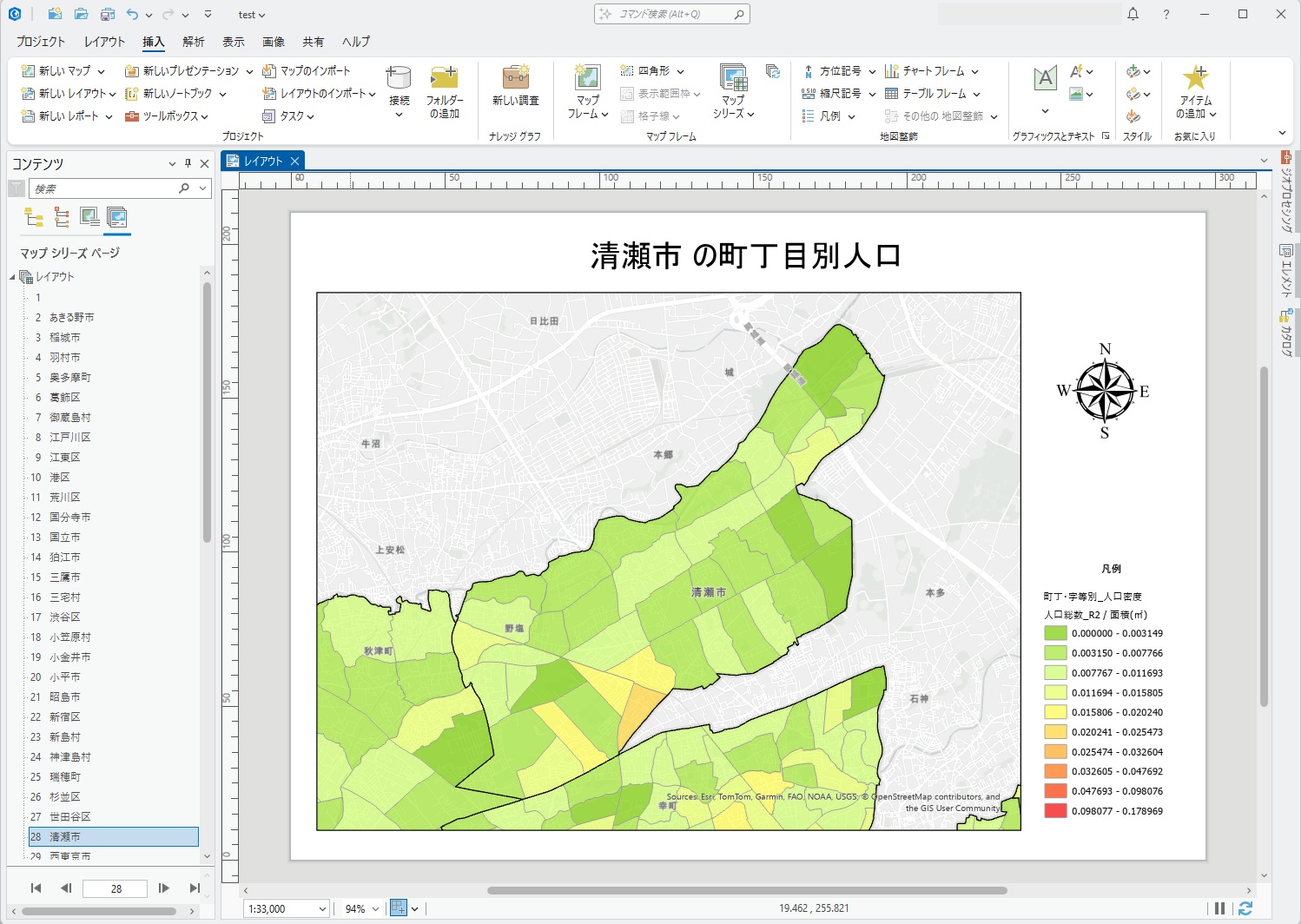

あらかじめマップシリーズの設定を行い、適宜レイアウトを調整しておきます。
マップシリーズの設定方法は、以下の FAQ をご参照ください。
連続出力を行いたい (マップシリーズ)
[挿入] タブ → [マップシリーズ] → [定義] をクリックします。

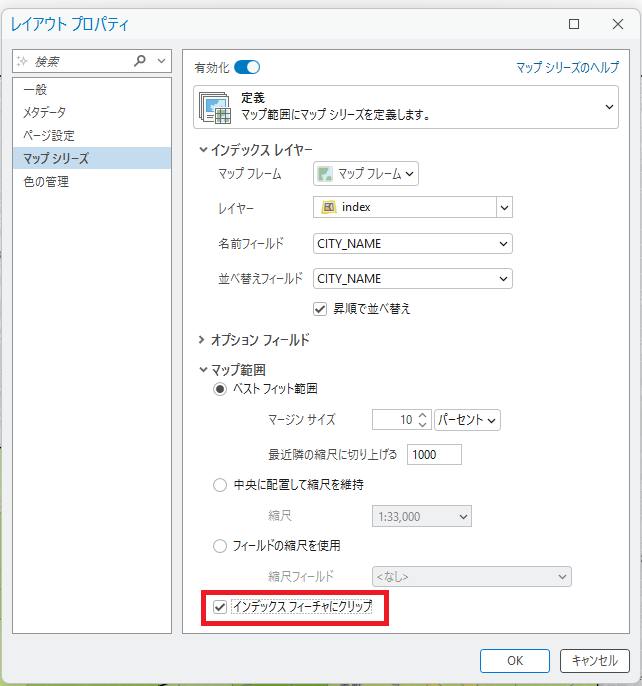

[レイアウトプロパティ] ダイアログの [マップシリーズ] で、[マップ範囲] を展開します。
[インデックスフィーチャにクリップ] にチェックを入れます。

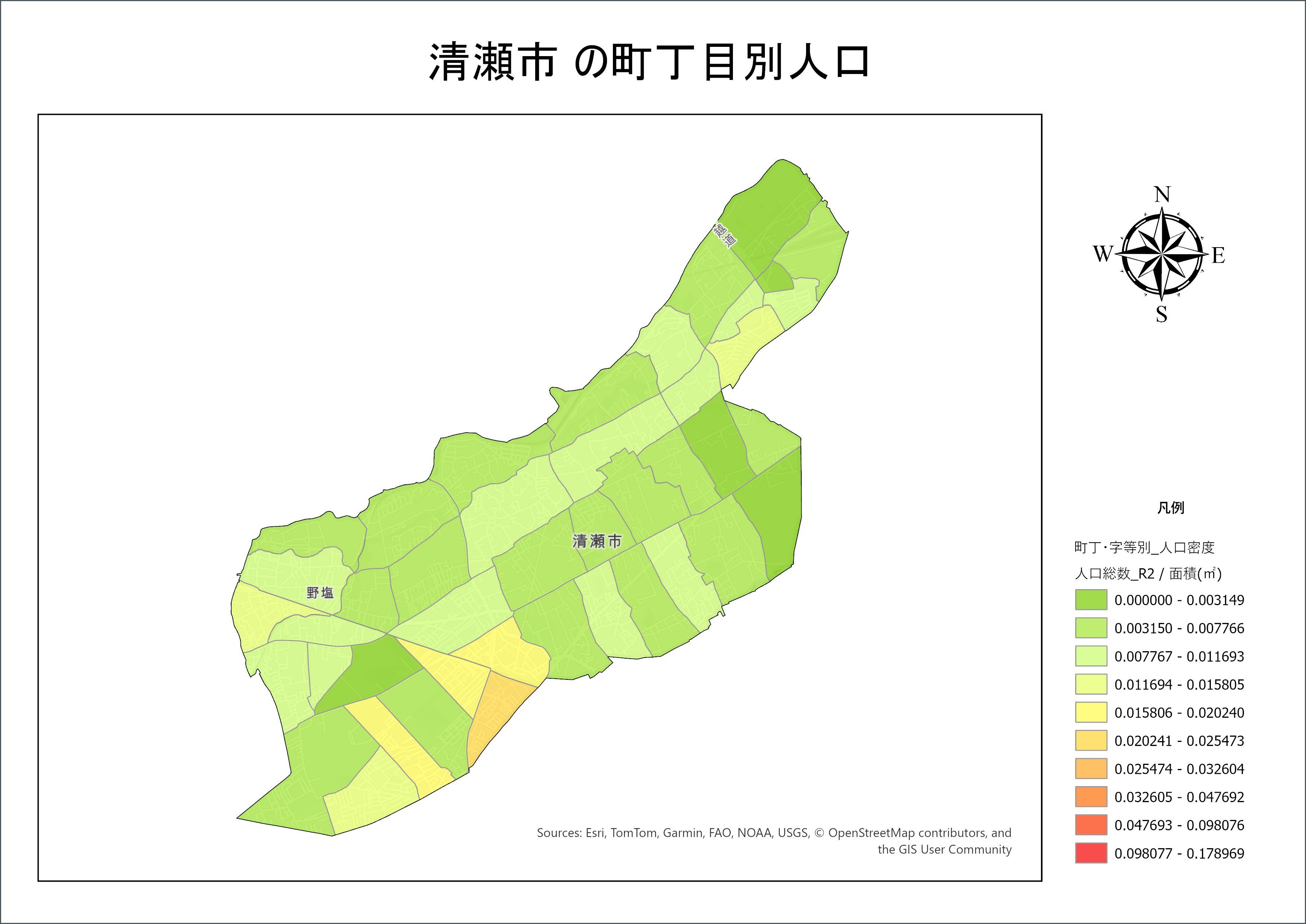

[OK] をクリックすると、インデックスフィーチャの形状でマップがクリップされます。

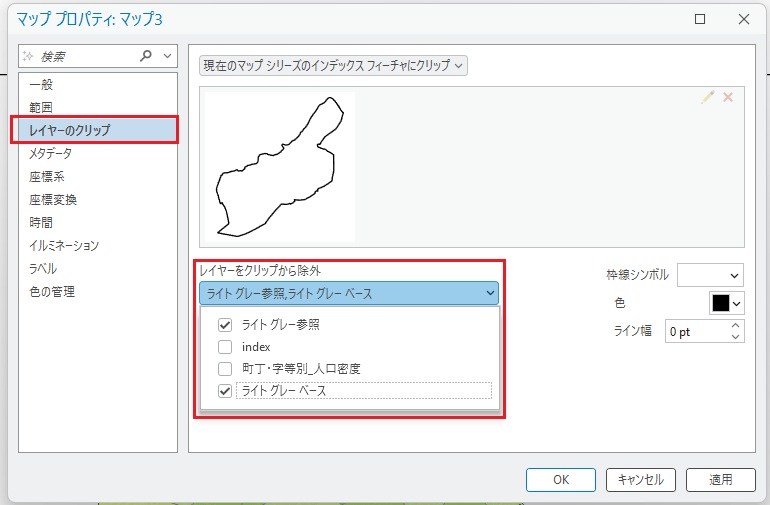

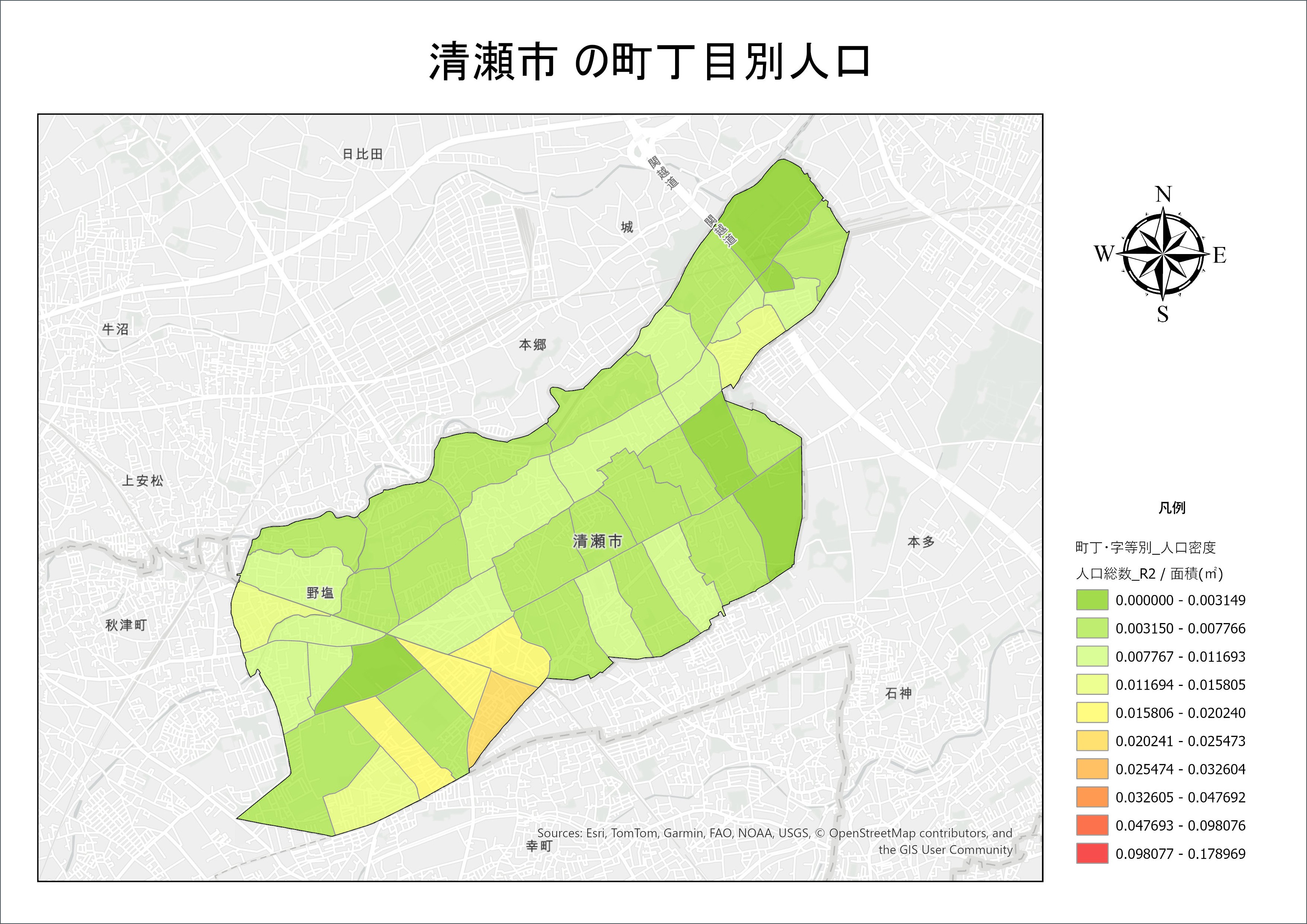

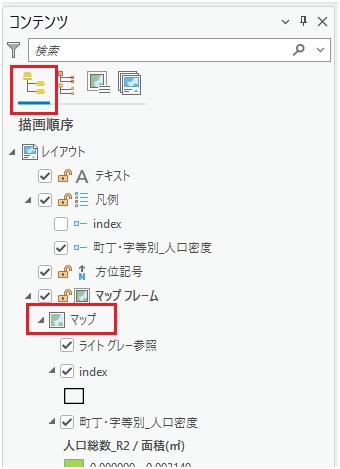

データフレーム内のすべてのレイヤーに対してクリップするのではなく、一部のレイヤーをクリップ対象から除外する場合は、[コンテンツ] ウインドウで該当するマップの名前を右クリック → [プロパティ] をクリックします。
※[コンテンツ] ウインドウが [マップシリーズページでリスト] の場合は [描画順序にリスト] などに切り替えてから操作を行ってください。
