概要

日本国内用のシンボル スタイルを ArcGIS Pro に追加する方法をご紹介します。

日本国内用のシンボル スタイルには、公共測量 (DM) 標準図式や避難所の地図記号など日本独自に定義されたシンボルを含みます。

ダウンロード

ArcGIS リソース集より、お使いの ArcGIS Pro バージョンに応じたシンボル スタイルをダウンロードします。
「シンボル スタイルとフォント」

※ 一部のシンボルにおいてカスタム フォントが必要です。シンボル スタイルだけではなく、必ずフォントもインストールしてください。

手順

日本国内用のシンボル スタイルを ArcGIS Pro のプロジェクトに追加する方法

1. ダウンロードしたスタイル ファイルを任意の場所に解凍します。
2. ArcGIS Pro のプロジェクトを開きます。

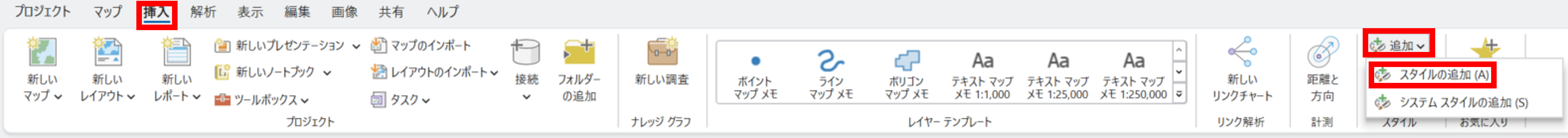

3. [挿入] タブ → [追加] をクリックし、[スタイルの追加] から使用したいスタイル ファイル (拡張子：*.stylx) を選択して追加します。




4. スタイルをアップグレードしますか？というメッセージが表示された場合は、[はい] をクリックします。

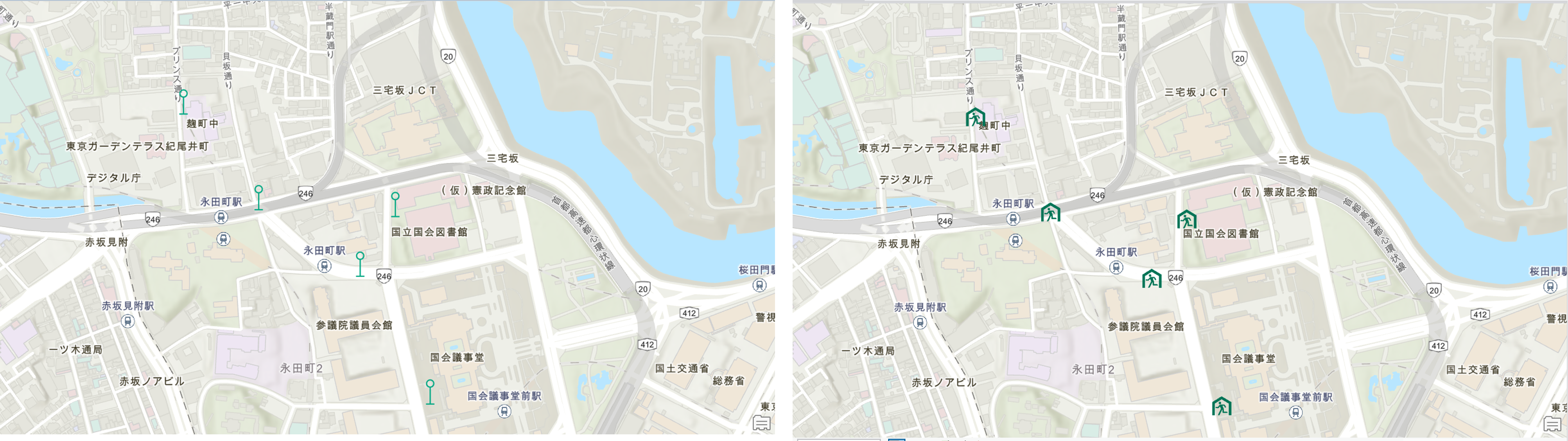

ポイント レイヤーなどに、追加したシンボルを適用できるようになります。

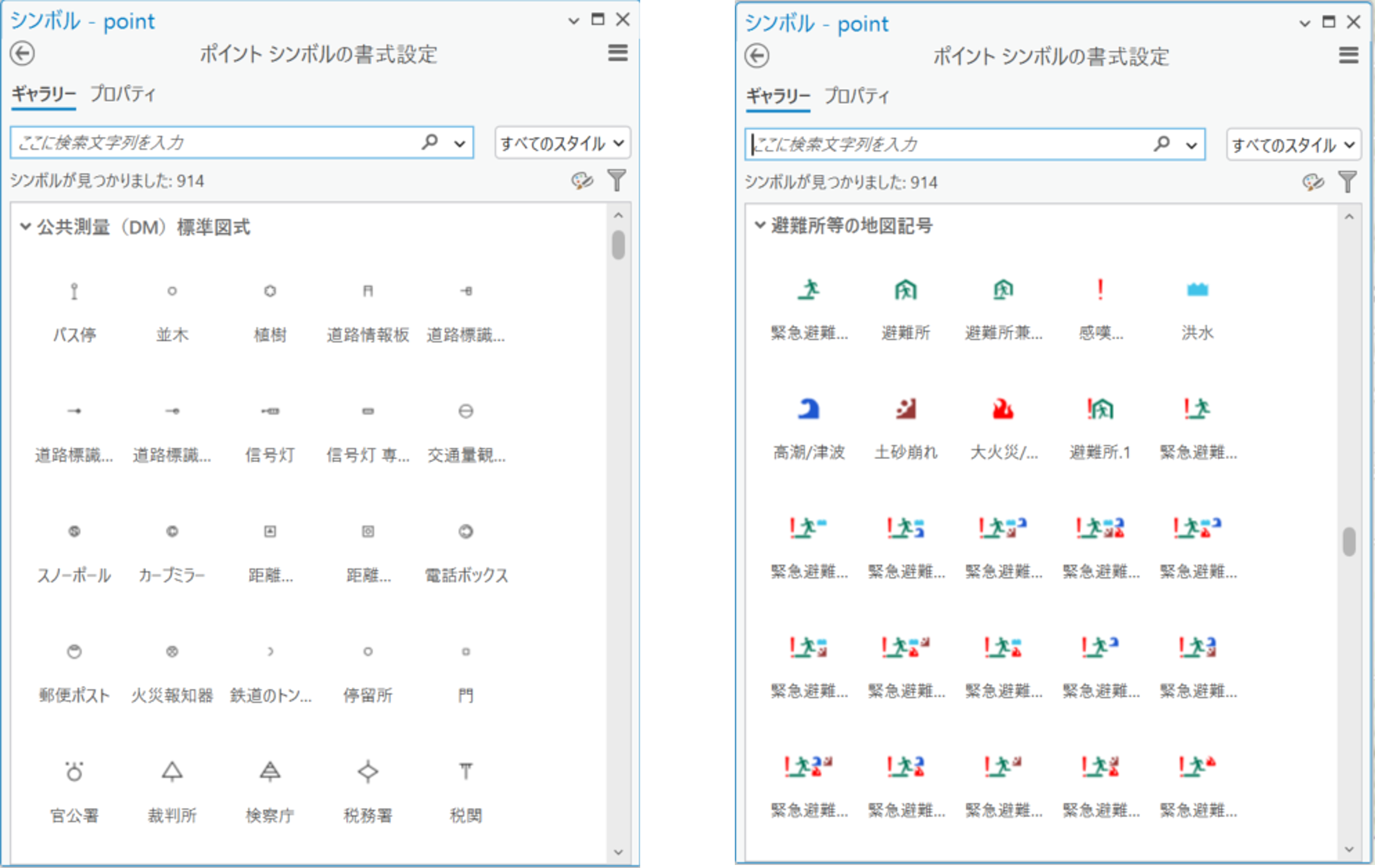

「ArcGIS Pro:シンボル設定」

追加したシンボル スタイルを他のプロジェクトでも使用する方法

シンボル スタイルをお気に入りに追加することで、別のプロジェクトで使用できるようになります。

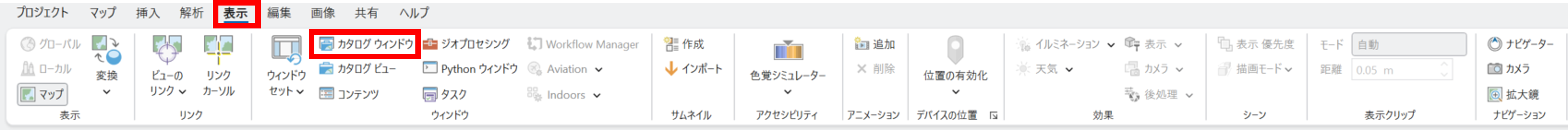

1. [表示] タブ → [カタログ ウィンドウ] をクリックし、[カタログ] ウィンドウを表示します。




2. [フォルダー] を右クリック → [フォルダー接続の追加] にて日本国内用シンボル スタイルが保存されているフォルダーに接続します。

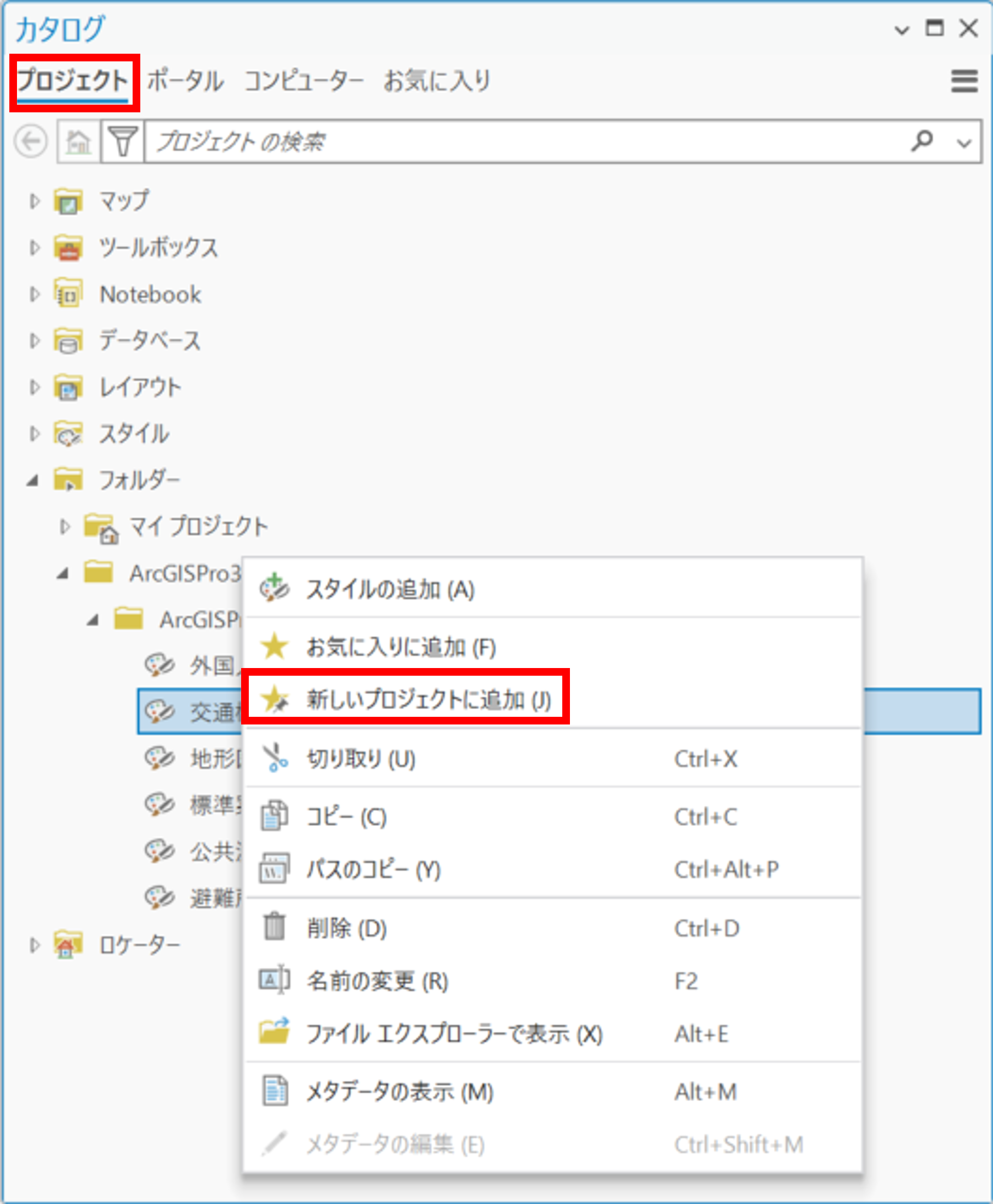

3. [カタログ] ウィンドウの [プロジェクト] にて、接続したフォルダーを展開し、別プロジェクトでも使用したいシンボル スタイルを右クリック → [新しいプロジェクトに追加] をクリックします。
