ArcGIS Pro: 既存フィーチャをなぞって作図したい・平行線を作図したい

ナレッジ ID: 23441 | 公開日: 2023年5月29日 | 更新日: 2026年11月5日

概要

ArcGIS Pro では、[トレース] 機能を使用することで、既存フィーチャの枠線をなぞって新規フィーチャを作図することができます。
また、[トレース] 機能を応用することで、既存フィーチャから平行線を作図することも可能です。
本ナレッジでは、それぞれの方法に加え、うまくいかない場合の対処方法を紹介します。

既存フィーチャをなぞって作図したい

今回は琵琶湖のポリゴン フィーチャ作成を例に紹介します。

  1. [コンテンツ] ウィンドウで編集対象となる琵琶湖レイヤーを選択します。
    ※対象となるレイヤーをまだ作成していない場合は、[カタログ] ウィンドウでジオデータベースを右クリックし、[新規] → [フィーチャクラス] から、フィーチャクラス タイプを [ポリゴン] に設定して作成してください。

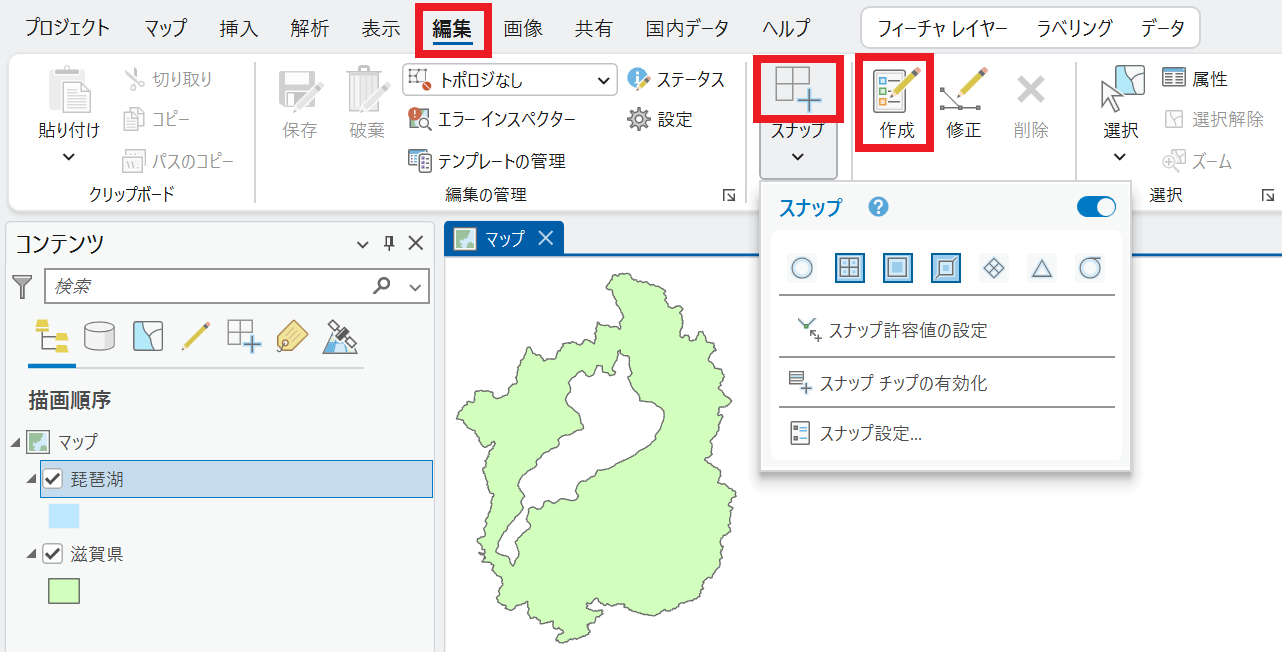

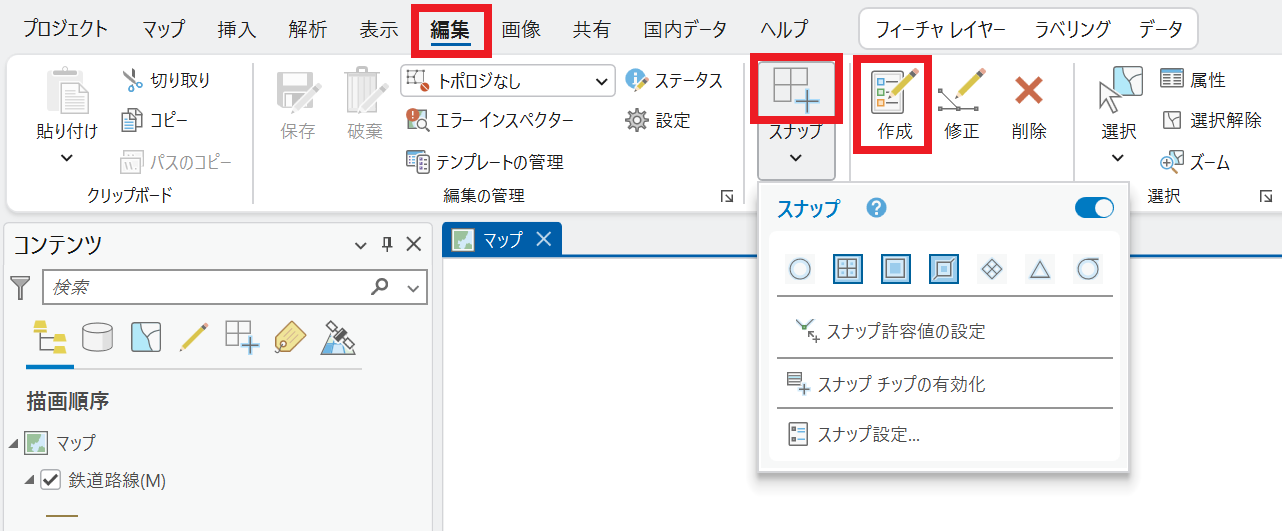

  2. [編集] タブ → [作成] をクリックします。また、スナップが有効化されていない場合は [スナップ] をクリックして有効にします。

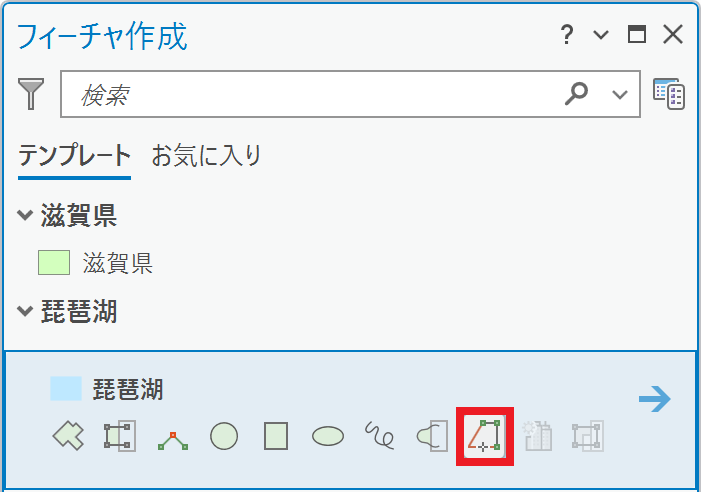

  3. [フィーチャ作成] ウィンドウで琵琶湖レイヤーを選択→ [トレース] を選択します。

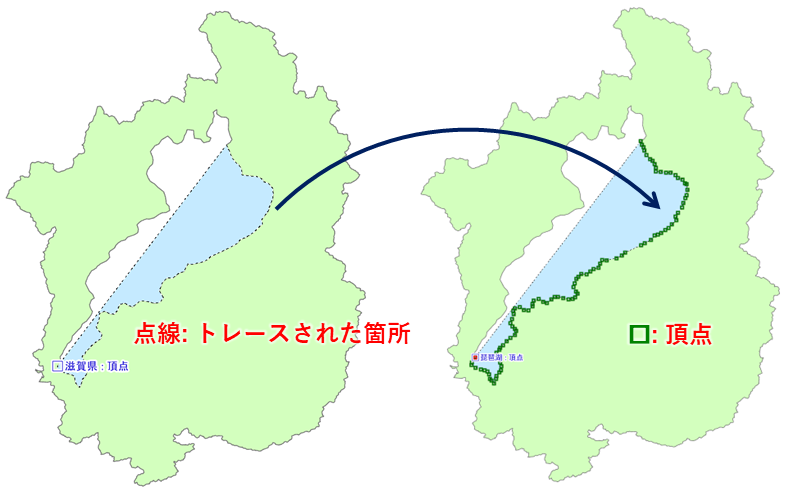

  4. 既存フィーチャのエッジ上 (アウトライン上) をクリックし、そのままエッジ上でマウスカーソルを移動すると、トレースされた箇所に点線が表示されます。
    エッジ上でクリックすると、頂点が表示されます。

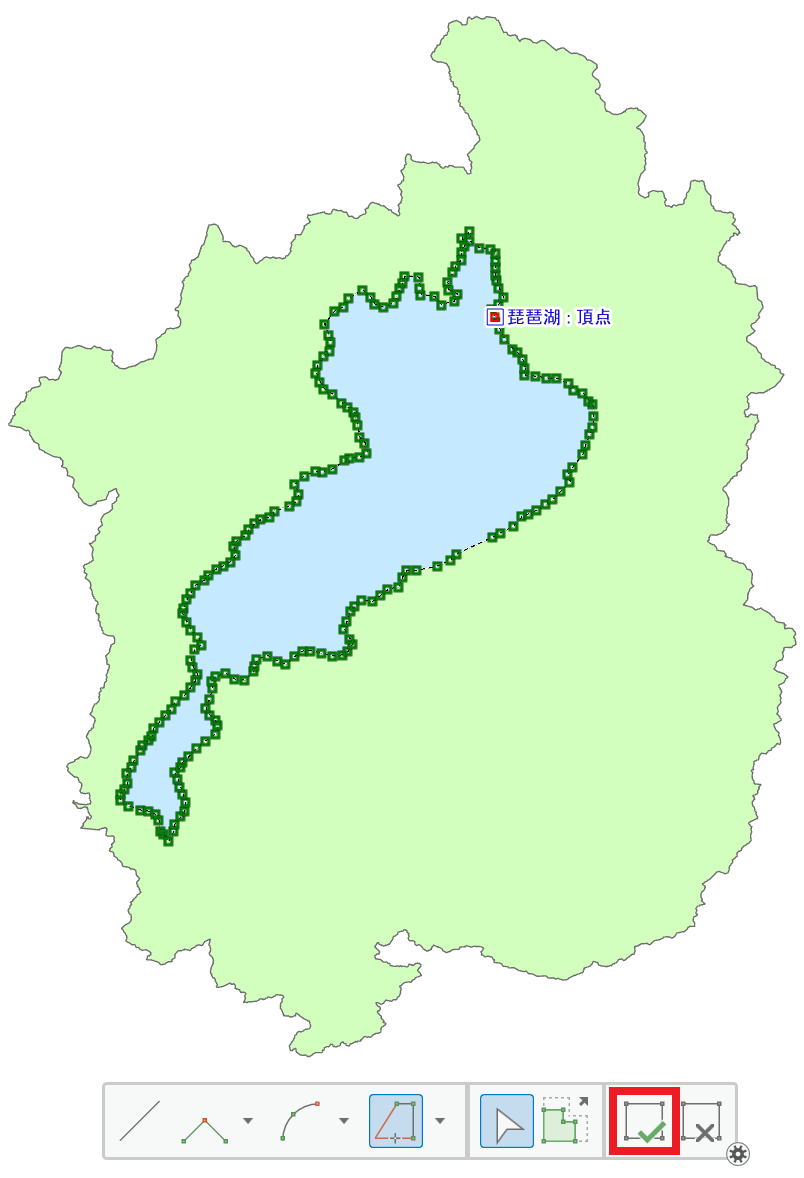

  5. トレースが完了したら [完了] をクリックします。
  6. 作図が完了したら、[編集] タブ → [保存] をクリックし、編集内容を保存します。

既存フィーチャから平行線を作図したい

トレースを行う際にオフセット距離を指定しておくことで、既存フィーチャから任意の距離だけ離れた位置に新しいフィーチャが作図されます。
今回はライン フィーチャを例に紹介します。

  1. [コンテンツ] ウィンドウで編集対象となるレイヤーを選択します。
    ※対象となるレイヤーをまだ作成していない場合は、[カタログ] ウィンドウでジオデータベースを右クリックし、[新規] → [フィーチャクラス] から、フィーチャクラス タイプを [ライン] に設定して作成してください。
  2. [編集] タブ → [作成] をクリックします。また、スナップが有効化されていない場合は [スナップ] をクリックして有効にします。

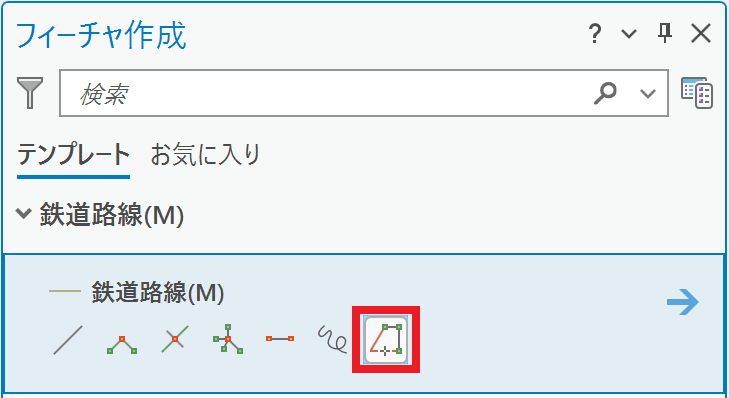

  3. [フィーチャ作成] ウィンドウで [トレース] を選択します。

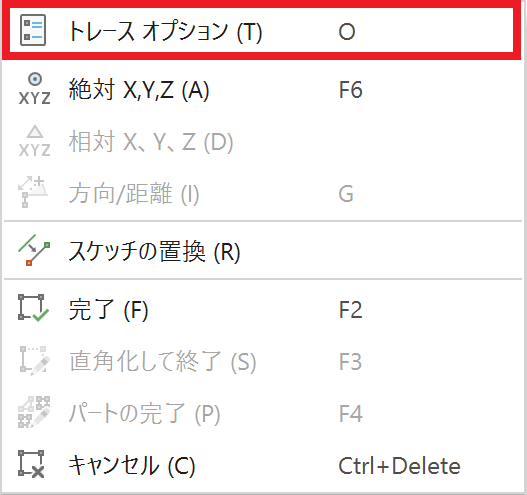

  4. マップ上で右クリックし、[トレース オプション] をクリックします。

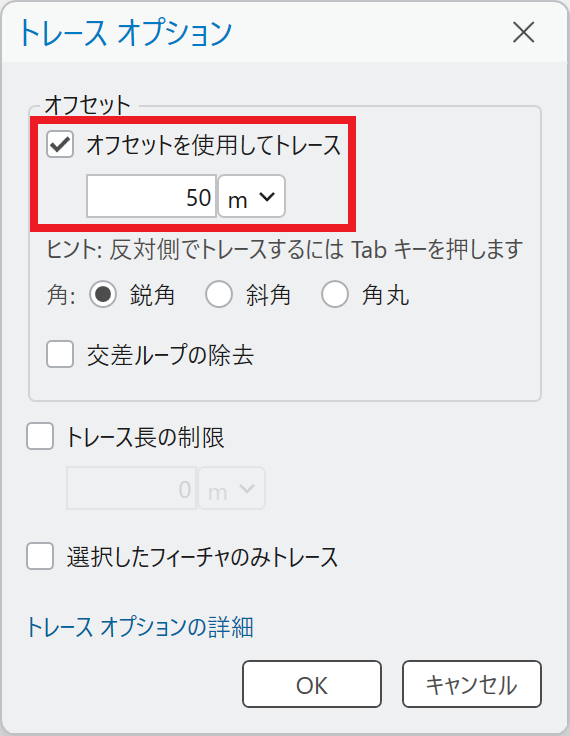

  5. [オフセットを使用してトレース] にチェックを入れ、その下に任意のオフセット距離を指定します。
    ※オフセットの単位はマップの座標系に依存します。本ナレッジのマップの座標系は投影座標系です。

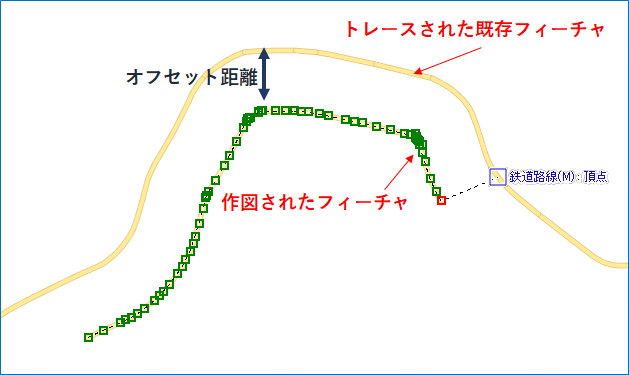

  6. 既存フィーチャのエッジ上をクリックし、そのままエッジ上でマウスカーソルを移動すると、既存フィーチャと平行して新しいフィーチャが点線で描かれます。エッジ上でクリックすると、頂点が表示されます。
  7. トレースが完了したら [完了] をクリックします。
  8. 作図が完了したら、[編集] タブ → [保存] をクリックし、編集内容を保存します。

トレースがうまくいかない場合の対処方法

カーソルをフィーチャに近づけてもスナップが開始されない場合、[XY 許容値] を調整してください。

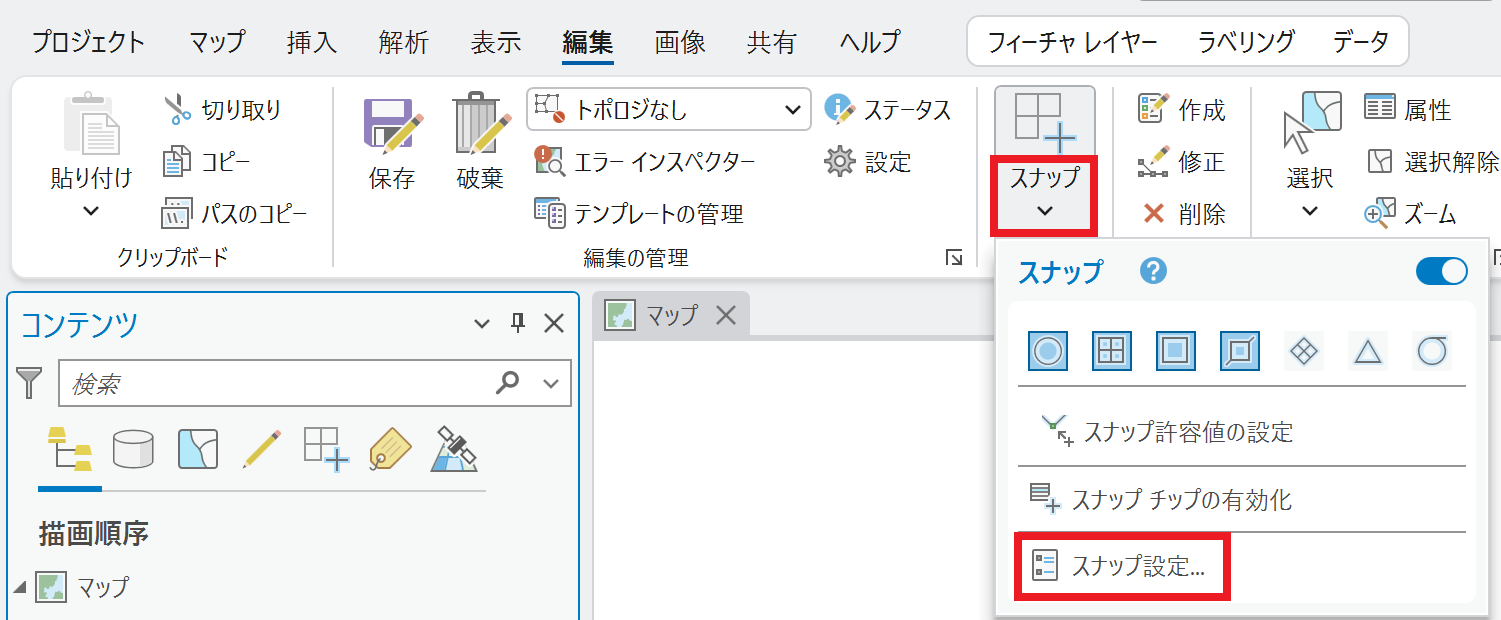

  1. [編集] タブ → [スナップ] → [スナップ設定] をクリックします。

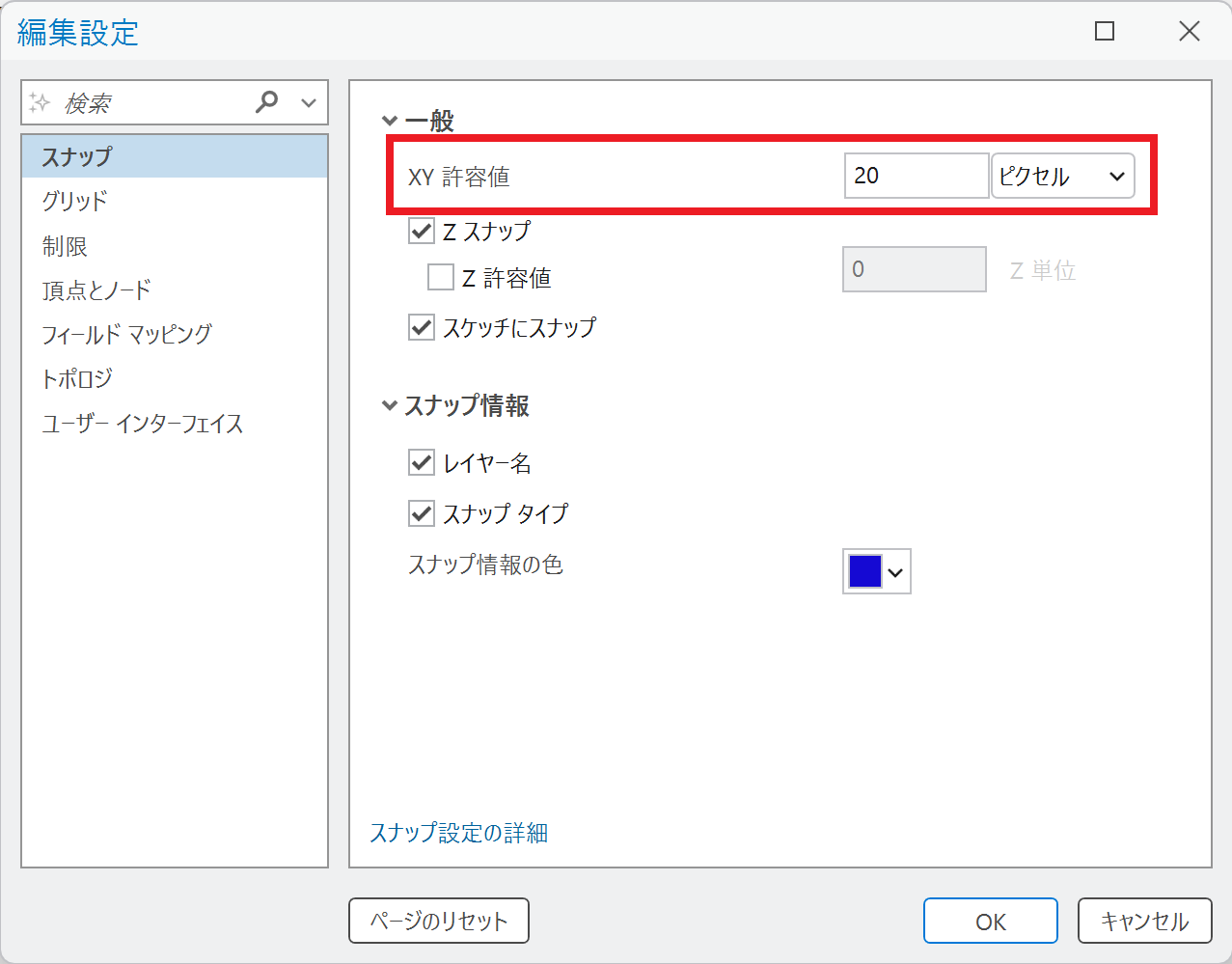

  2. [XY 許容値] に大きな値を入力し、[OK] をクリックします。
