概要
ライン上で間隔を設定してポイントを作成する方法をご紹介します。
複数のラインに対して一括でポイントを作成する方法
ライン フィーチャクラスは、平面直角座標系などの投影座標系（メートル単位）に投影変換する必要があります。
手順
ポイント フィーチャクラスを作成します。

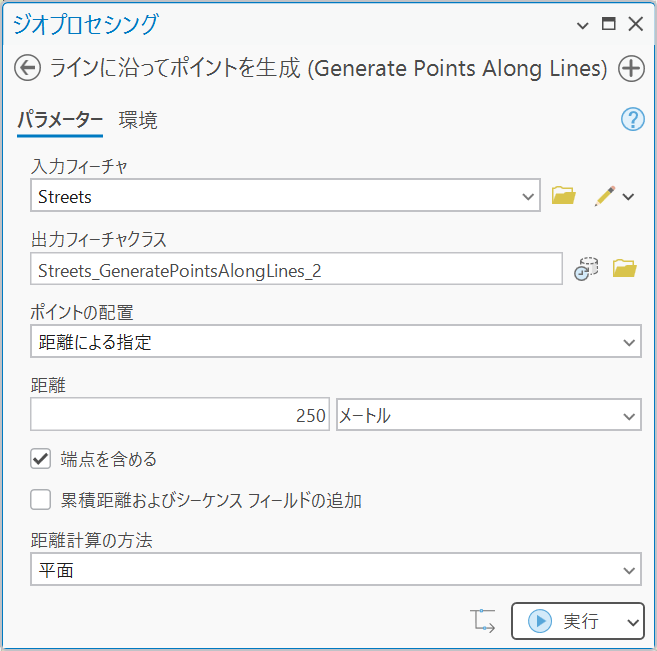

[ジオプロセシング] ウィンドウ → [ツールボックス] タブ → [データ 管理 ツール] → [サンプリング] → [ラインに沿ってポイントを生成] ツールを起動してパラメーターを入力し、[実行] をクリックします。

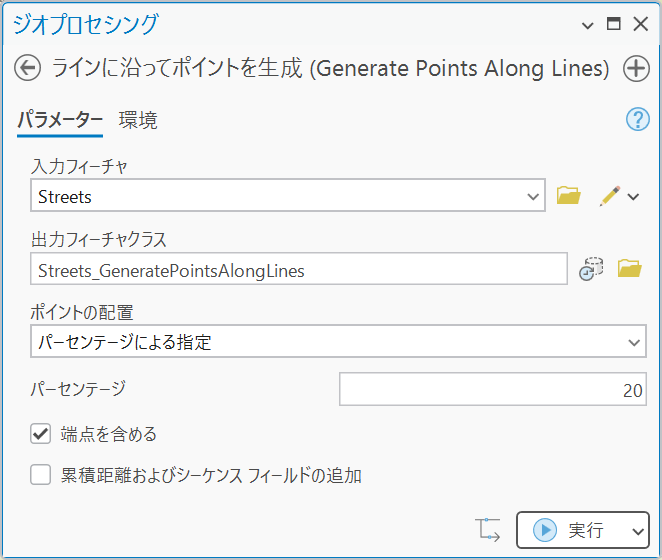

[ポイントの配置] にて、[パーセンテージによる指定] を選択しますと、ラインの始点からの全距離に対するパーセンテージごとにポイントが作成されます。
[距離による指定] を選択しますと、ラインの始点からの指定した距離ごとにポイントが作成されます。

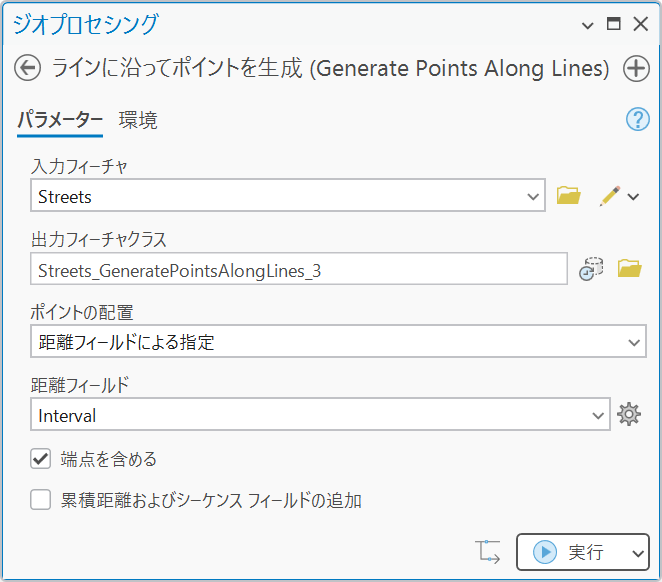

[距離フィールドによる指定] を選択しますと、フィーチャ毎に異なる間隔でポイントが作成されます。
[端点を含める] にチェックを入れますと、始終点にポイントが作成されます。

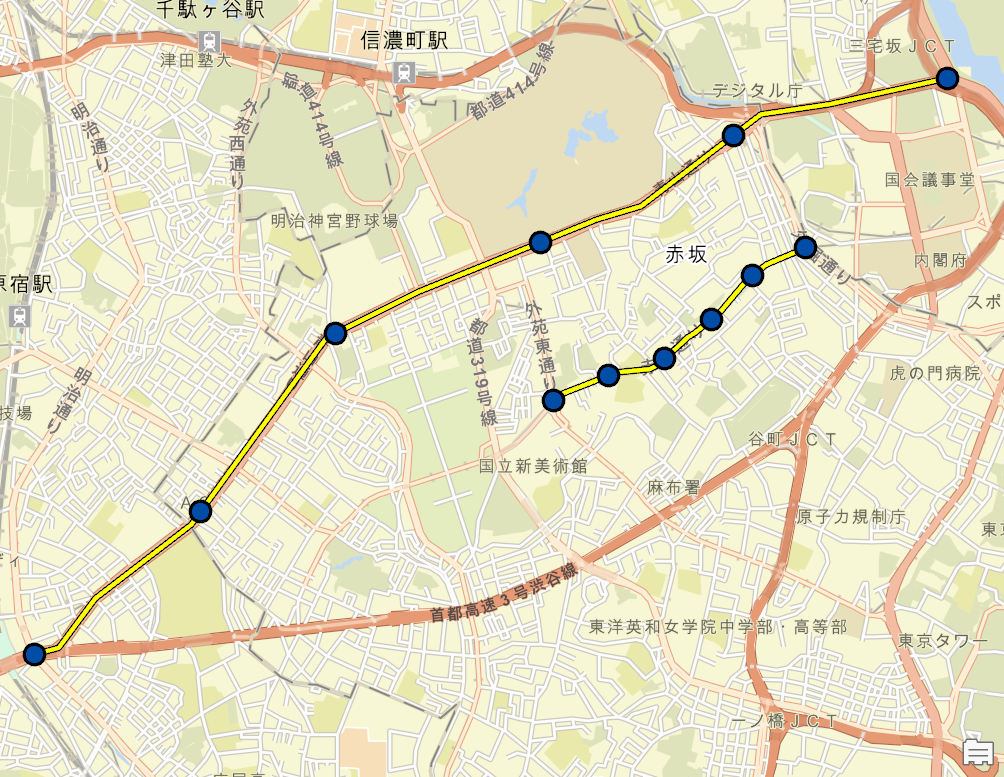

パーセンテージを選択してポイントを作成した例

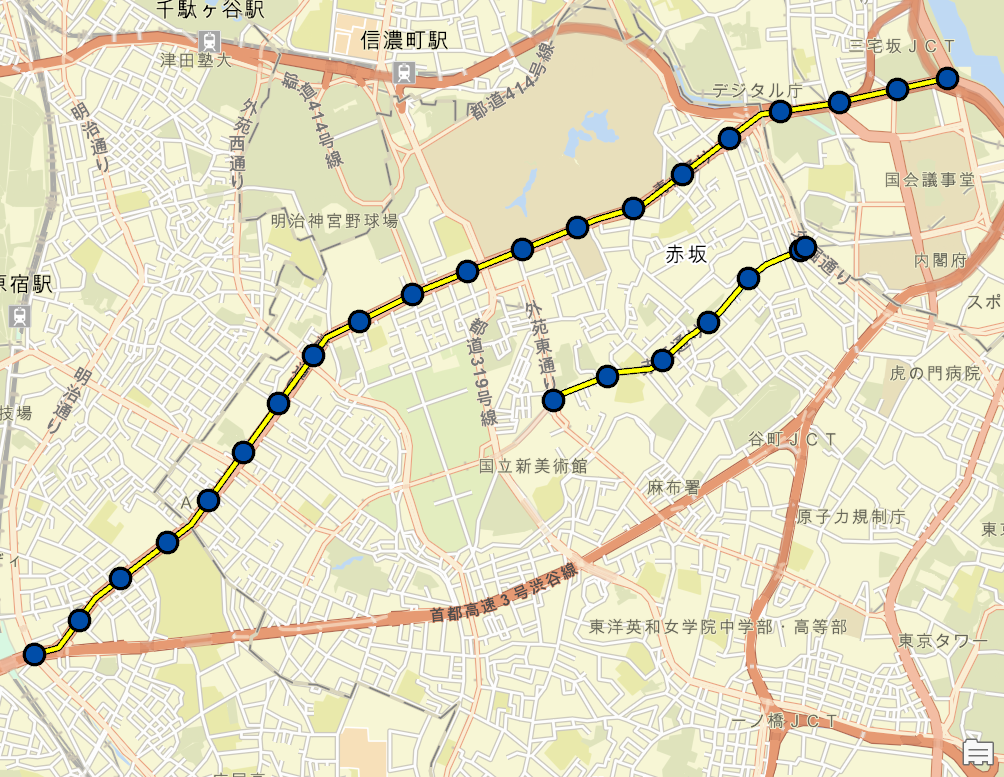

距離を選択してポイントを作成した例

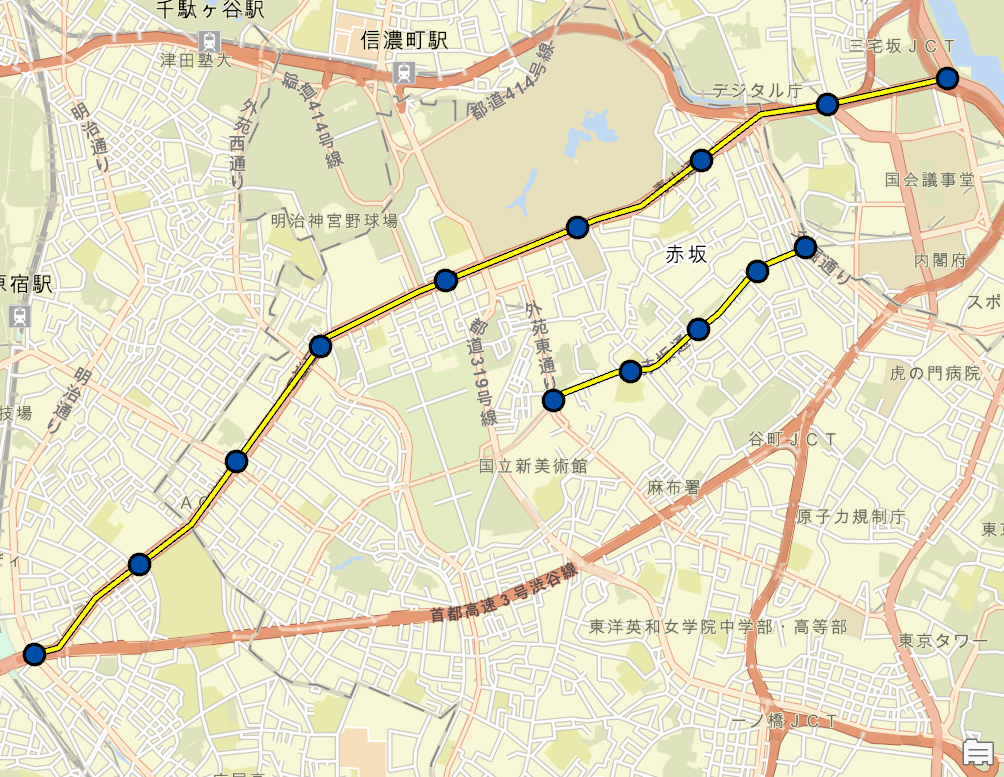

距離フィールドを指定してポイントを作成した例
個々のラインに対してポイントを作成する方法
手順
- ポイント フィーチャクラスを作成します。

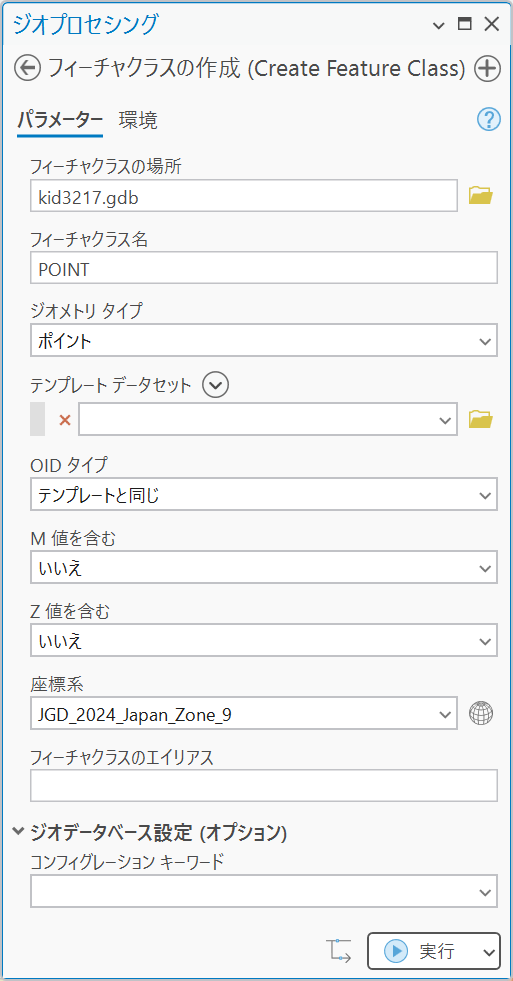

[ジオプロセシング] ウィンドウ → [ツールボックス] タブ → [データ 管理 ツール] → [フィーチャクラス] → [フィーチャクラスの作成] ツールを起動してパラメーターを入力し、[実行] をクリックします。

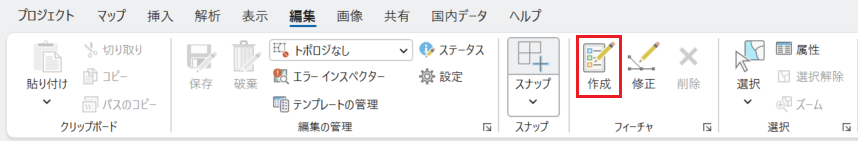

- ArcGIS Pro の [編集] タブ → [作成] をクリックします。

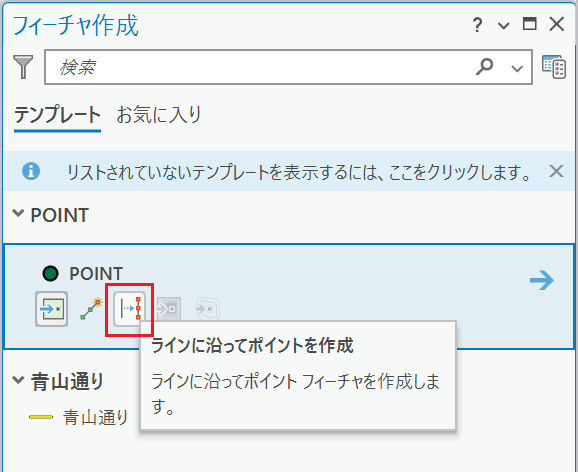

- [フィーチャ作成] ウィンドウで、手順 1 で作成したポイントをクリック → [ラインに沿ってポイントを作成] をクリックします。
後述する 3 つの方法でポイントを作成することができます。

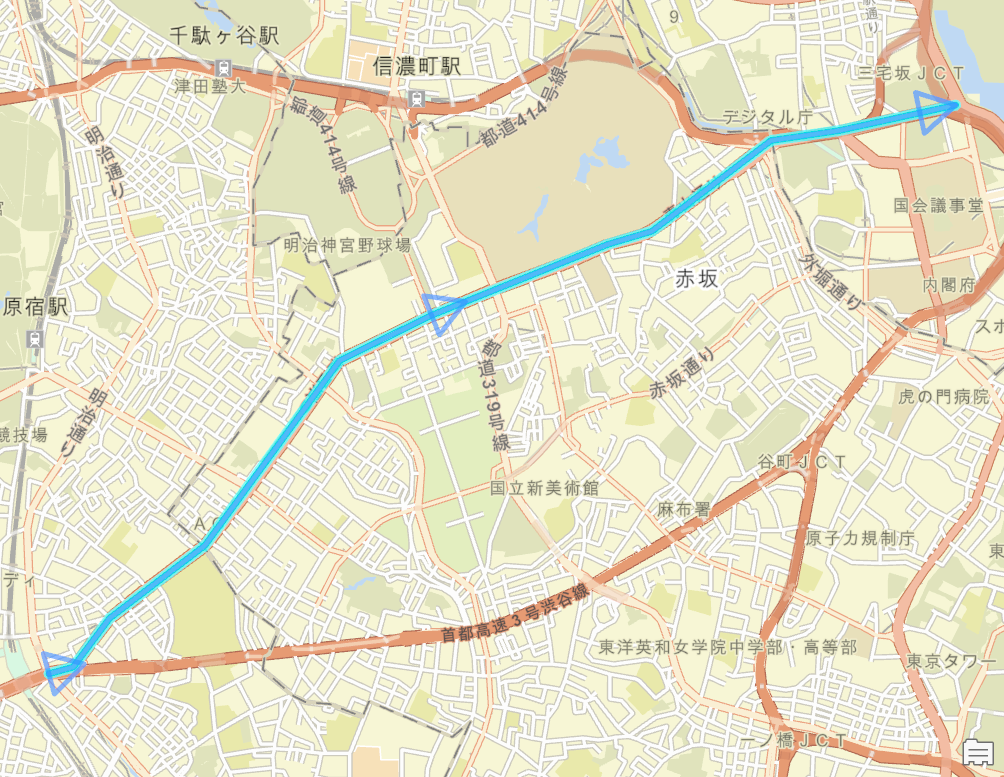

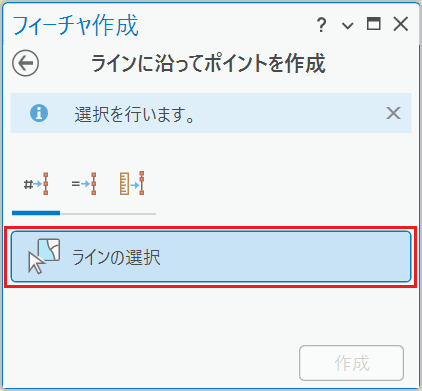

最初にポイントを作成する基準となるラインを選択します。
該当するライン フィーチャがマップ内でハイライト表示され、始点と終点の方向が矢印で示されます。
その後、以下の 3 つの例のような設定を行い、[作成] をクリックするとポイントを作成することができます。

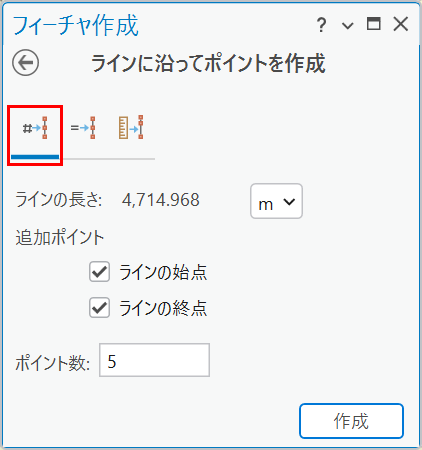

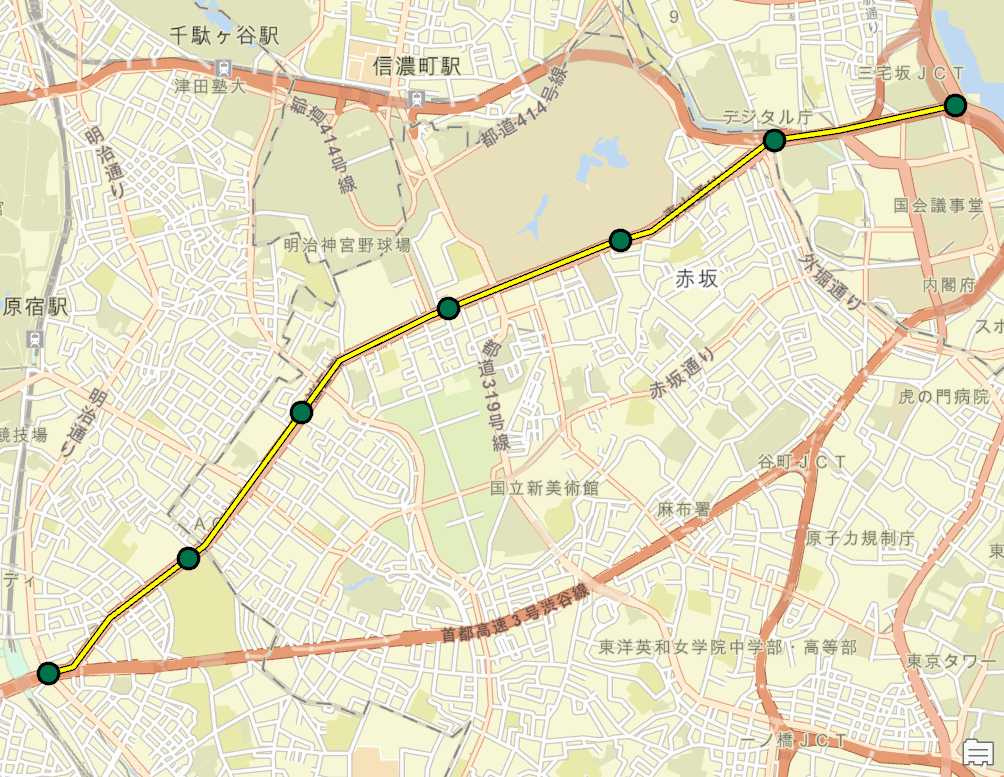

ポイント数を設定してポイントを作成した例
[ポイント数]: 設定した数のポイントがライン上に等間隔で作成されます。
ラインの始終点にポイントを作成したい場合は、[追加ポイント] でそれぞれチェックを入れます。

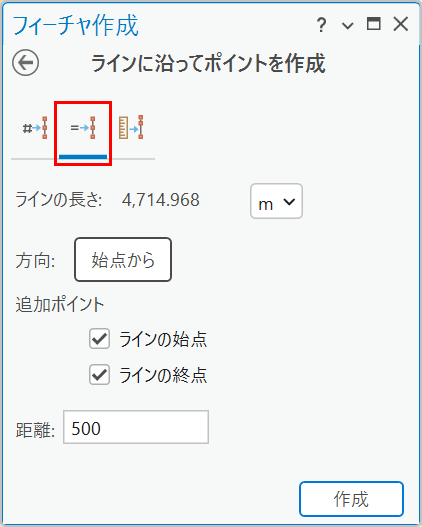

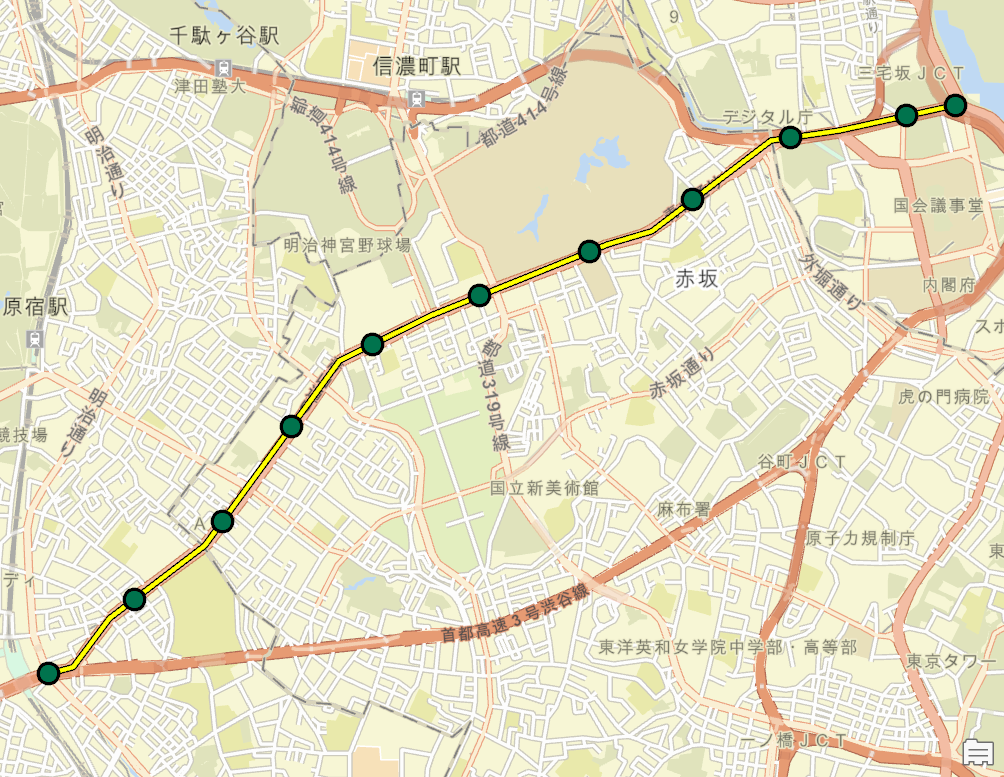

等間隔でポイントを作成した例
[均等間隔]: ポリラインの始点または終点から、設定した距離ごとにポイントが作成されます。
ラインの始終点にポイントを作成したい場合は、[追加ポイント] でそれぞれチェックを入れます。
[方向] 項目でラインの始点 / 終点からポイントを作成するか設定します。

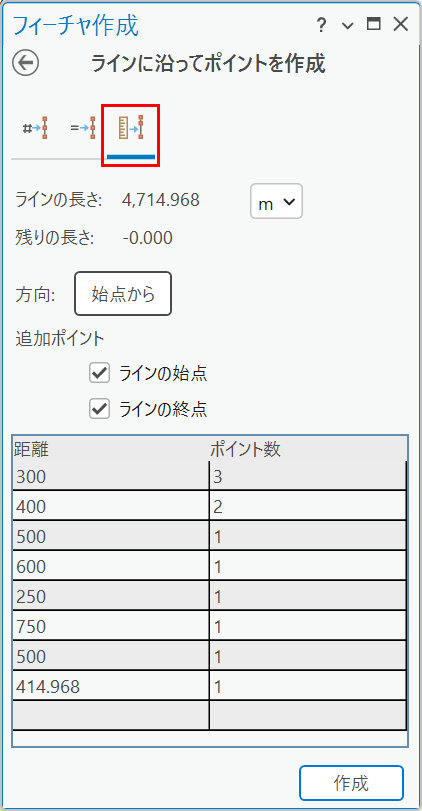

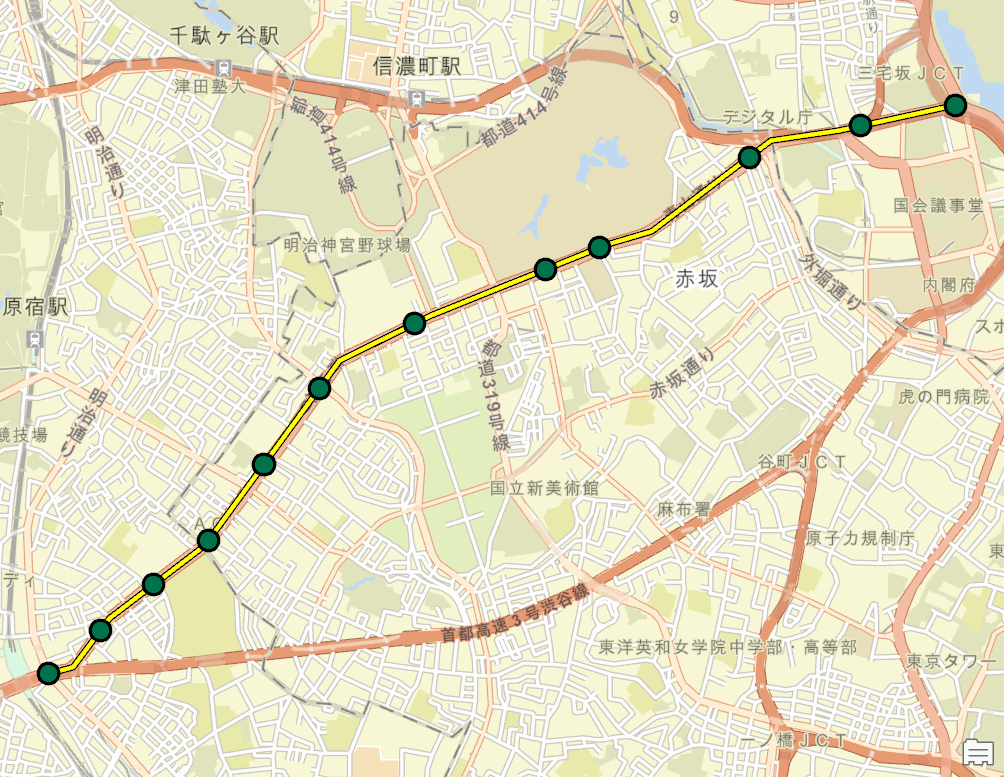

距離を設定してポイントを作成した例
[さまざまな距離]: ライン上で間隔を設定してポイントを作成します。
ラインの始終点にポイントを作成したい場合は、[追加ポイント] でそれぞれチェックを入れます。
[方向] 項目でラインの始点 / 終点からポイントを作成するか設定します。
